- 磨粉設備
-

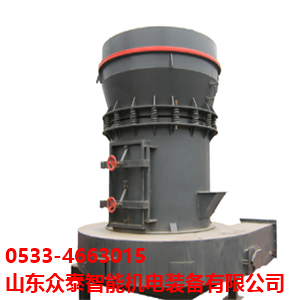

- R型雷蒙磨粉機 產品型號：R型雷蒙磨粉機
- 產品介紹
- 廣泛適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、石膏、玻璃、保溫材料等莫氏硬度不大于9.3級，濕度在6以下的非易燃易爆的礦產、化工、建筑等行業280多種物料的高細制粉加工。
進料粒度：≤15-≤30mm 生產能力：2-120t
適用物料：石英、長石、方解石、滑石、重晶石、螢石、稀土、大理石、鋁釩土、錳礦、鐵礦、銅礦、氧化鐵紅、礦渣、水渣、水泥熟料、活性炭、花崗巖、氧化鐵黃、豆餅、化肥。
應用范圍：冶金、建材、化工、礦山、農業、化工等行業物料的加工。
R型雷蒙磨粉機廣泛適用于重晶石、方解石、鉀長石、滑石、大理石、石灰石、白云石、瑩石、石灰、活性白土、活性炭、膨潤土、高嶺土、水泥、磷礦石、石膏、玻璃、保溫材料等莫氏硬度不大于9.3級，濕度在6以下的非易燃易爆的礦產、化工、建筑等行業280多種物料的高細制粉加工，成品粒度80—325目范圍內任意調節，部分物料最高可達600目。
主要結構：
該機結構主要由主機、分析器、風機、成品旋風分離器、微粉旋風分離器及風管組成。其中，主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼組成。
工作原理：
工作時，將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。
風選過程：
物料研磨后，風機將風吹入主機殼內，吹起粉末，經置于研磨室上方的分析器進行分選，細度過粗的物料又落入研磨室重磨，細度合乎規格的隨風流進入旋風收集器，收集后經出粉口排出，即為成品。風流由大旋風收集器上端的回風管回入風機，風路是循環的，并且在負壓狀態下流動，循環風路的風量增加部分經風機與主機中間的廢氣管道排出，進入小旋風收集器，進行凈化處理。
紅星機器生產的雷蒙磨粉機具有該機采用國內外同類產品的先進結構，并在同行業雷蒙磨的基礎上更新改進設計而成，該設備比球磨機效率高、電耗低、占地面積小，一次性投資小等優點。深受客戶喜愛
型號
6R4525
5R4119
4R3216
3R90
3R85
3R75
3R65
3R60
參數
4R90
4R85
進料粒度
≤30
≤25
≤25
≤25
≤20
≤20
≤15
≤15
成品粒度
0.125-
0.0440.125-
0.0440.125-
0.0440.125-
0.0440.125-
0.0440.125-
0.0440.125-
0.0440.125-
0.044不同物料細度班產（t）
16-120
8-60
4-45
3-35
2-28
1.5-20
1-18
0.5-8
中心軸轉速（r/min）
82
105
130
160
160
160
180
280
磨環直徑
1770
1400
1073
973
885
865
725
495
磨輥直徑
450
410
320
300
270
260
210
140
磨輥高度
250
190
160
160
150
150
150
100
主機電機
y315m-
4-132y280s-
4-75y225s-
4-37y225m-
8-30y225m-
8-22y225s-
8-18.5y200L-
8-15y160m-
6-7.5風機電機
y315m-
4-132y250m-
4-75y200L-
4-37y180m-
4-22y160L-
4-15y160L-
4-15y160m-
4-11y132s-
2-5.5分析器電機
y160m-
4-11yc200-
4B-7.5yc120-
4a-5.5y112m-
6-2.2y112m-
6-2.2y112m-
6-2.2y112m-
6-2.2y90L-
6-1.1
